■ 系統簡介

該系統基于B/S架構設計，集成狀態監控、故障定位、智能告警、報表統計和智能分析等功能于一體，可實時監測電池組件、匯流箱、逆變器等關鍵設備的運行狀況，并依托智能分析技術將各設備的整體運行效率進行多維度對比展示，幫助管理者全方位掌握各站點運行情況。同時，系統采用先進的故障定位技術，可快速定位故障點，幫助運維人員快速完成現場消缺工作，提高運維效率。

系統通過大數據分析、人工智能等技術完成數據質量治理，從而提高分布式光伏的有效感知能力和精準功率預測能力。同時，結合微電網、儲能等載體，實現多級協同控制，使分布式光伏具備對電網頻率、電壓快速支撐響應能力，從而深化源網荷儲協同控制應用，拓展分布式光伏精準控制、負荷聚合調控、區域能源協調控制等多種模式，實現分布式光伏的可觀、可測、可調、可控，推動電網向“源荷互動”模式轉變。

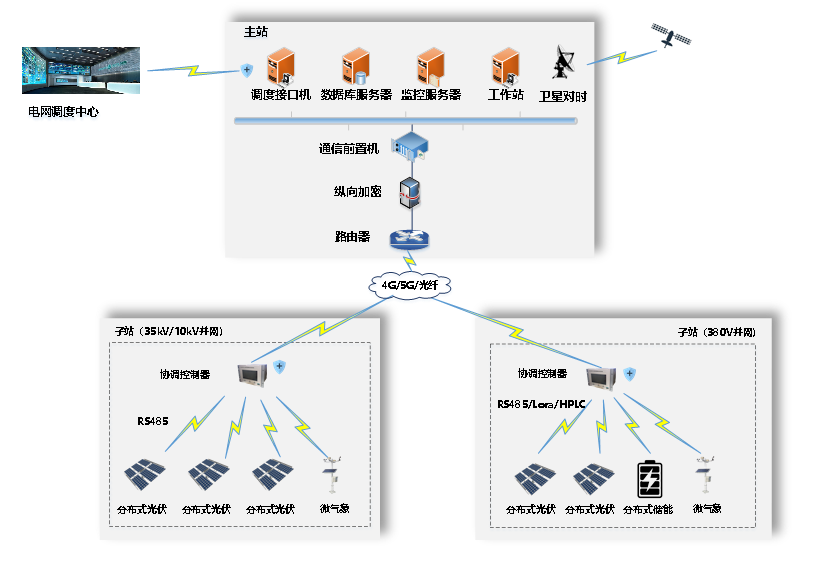

■ 系統架構

■ 系統功能

◆主站側

（1） 數據信息接收和處理

    ? 實現對各分布式光伏子站相關數據的接收，包括但不限于：并網點、逆變器、匯流箱、保護等運行數據，實時輻射、環境溫濕度等微氣象數據；

    ? 支持電力、物聯網等多種主流通信協議，支持?jǐn)?shù)據的斷線補招；

    ? 支持?jǐn)?shù)據的實時存儲（秒級以上）；

    ? 支持?jǐn)?shù)據處理、科學計算、統計等功能。

（2） 功率控制

    ? 能接收電網調度的功率調節指令。同時支持手動、計劃曲線的多種運行方式；

    ? 實現功率在各子站之間的優化調度；

    ? 實現對各子站遠程投切、功率調節；

    ? 支持分布式群調群控，實現分布式光伏自動發電控制和自動電壓控制。

（3） 高級服務

    ? 運行分析：發電分析、異常發電分析、電能質量分析、同比環比分析、豐谷分析、發電趨勢分析。電壓合格率分析等；

    ? 功率預測和負荷預測。

◆子站側

（1） 數據采集

    ? 實現對子站內管理的逆變器、測控保護裝置、智能電表等數據的采集；

    ? 本地總線支持以太網、串口、HPLC、Lora等接口，支持Modbus RTU/TCP、IEC 104等協議；

    ? 具備本來數據匯總、計算能邊緣計算功能；

    ? 支持秒級數據上傳，支持歷史數據召喚。

（2） 有功無功控制

    ? 支持分布式光伏子站的有功/無功調節；

    ? 可以直接向逆變器下發有功/無功調節指令實現功率調節；

    ? 可以通過斷開/閉合分布式光伏的開關，實現臺區功率控制；

    ? 支持分布式儲能以及柔性負荷的調節。

（3） 本地監控

    ? 支持分布式光伏子站本地監測；

    ? 支持分布式光伏子站本地啟停。

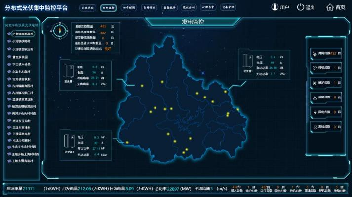

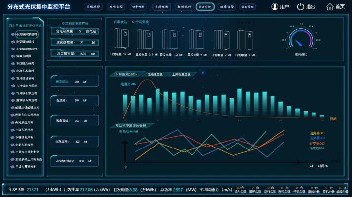

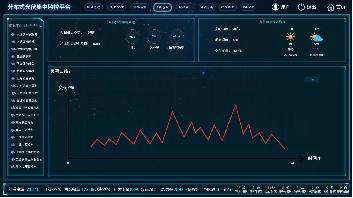

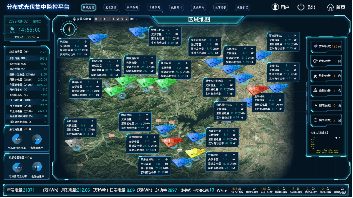

■ 系統界面
